防盜型水溝蓋板

 可掀式(插梢)水溝蓋板(二)

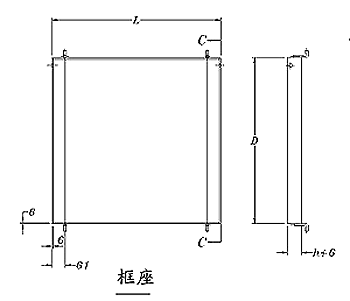

 熱浸鍍正方型集水井蓋尺吋及重量表

採用符號

型式

溝孔(mm)

格柵板尺寸(mm)

高度

重量(kg)

螺栓插梢(支)

D(框)

d(蓋)

合計

70

800x700

812x822

784x800

I-65

55.4

16.3

71.7

2

90

1011x900

1023x1022

995x1000

I-75

98.4

22.7

121.1

2

本工程採用有●符號者

 附註:

1.W:溝寬
2.格柵板不配合水泥板而單獨使用於連續斷溝時,其主桿應跨於兩邊溝牆之上,與水流方向垂直。
3.本設計圖採用單位:尺寸為公厘,重量為公斤。
4.混凝土灌澆其鋼筋保護厚度應為2公分。
5.混凝土強度280Kg/cm 2以上。

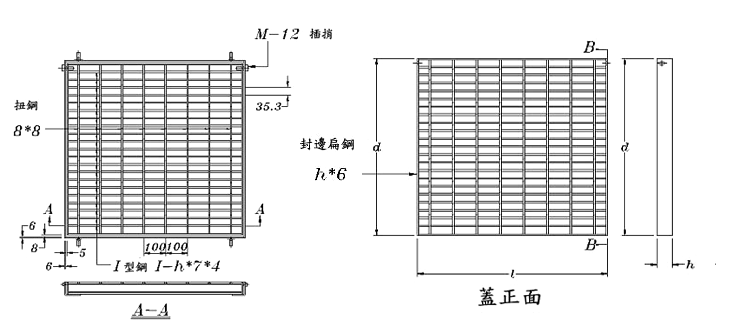

6.熱浸鍍鋅格柵格製造說明:

(1) 熱浸鍍鋅格柵板蓋構成鋼材:

  • 1. 主桿為I型鋼I-50 X 7 X4節距 =35.3mm。
  • 2. 橫桿為□8X8,且每35.3mm扭轉90度,節距 = 100mm。
  • 3. 封邊,格柵板兩邊焊以50X6mm之扁鋼為邊框,不得造成母材熔蝕。

(2) 熱浸鍍鋅格柵板蓋(封邊除外)須用高週波全自動熔接,不得造成母材熔蝕。

(3) 材質:全部使用CNS SS400鋼材。

(4) 格柵板製造成型後,均須熱浸鍍鋅做表面處理,鍍鋅量:610g/m2 。
