採用符號 |
型式 |
溝寬(mm) |
格柵板寬度 |
參考重量(kg) |

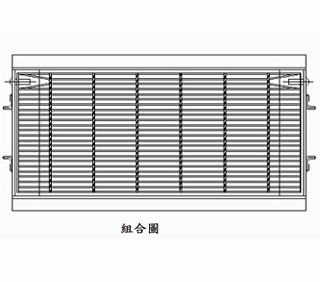

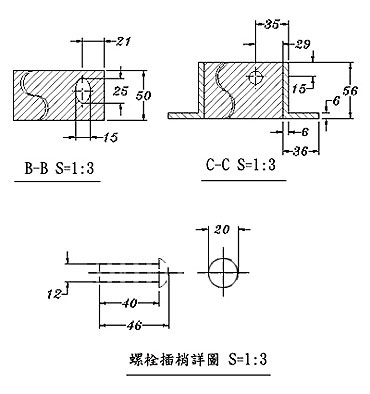

螺栓插梢(支) |
|||

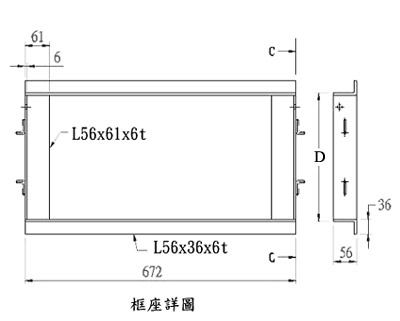

D(框) |
d(蓋) |
蓋 |
框 |
合計 |
||||
○ |
30 |
300 |
320 |
290 |
20.4 |
9.8 |
30.2 |
2 |
○ |
40 |
400 |
412 |
391 |
28.0 |
10.9 |
38.9 |
2 |
○ |
50 |
500 |
533 |
503 |
34.9 |
12.1 |
47.0 |
2 |
○ |
60 |
600 |
633 |
603 |
41.7 |
13.2 |
54.9 |
2 |
1.W:溝寬
2.格柵板不配合水泥板而單獨使用於連續斷溝時,其主桿應跨於兩邊溝牆之上,與水流方向垂直。
3.本設計圖採用單位:尺寸為公厘,重量為公斤。
4.混凝土灌澆其鋼筋保護厚度應為2公分。
5.混凝土強度280Kg/cm 2以上。
6.熱浸鍍鋅格柵格製造說明:

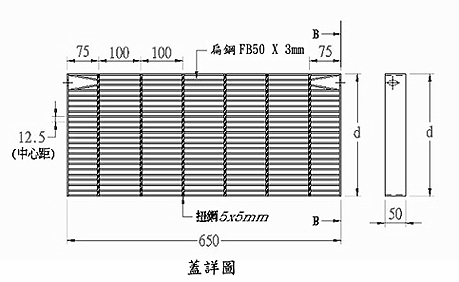

(1) 熱浸鍍鋅格柵板蓋構成鋼材:
(2) 熱浸鍍鋅格柵板蓋(封邊除外)須用高週波全自動熔接,不得造成母材熔蝕。
(3) 材質:全部使用CNS SS400鋼材。
(4) 格柵板製造成型後,均須熱浸鍍鋅做表面處理,鍍鋅量:460g/m2 。
